Popis

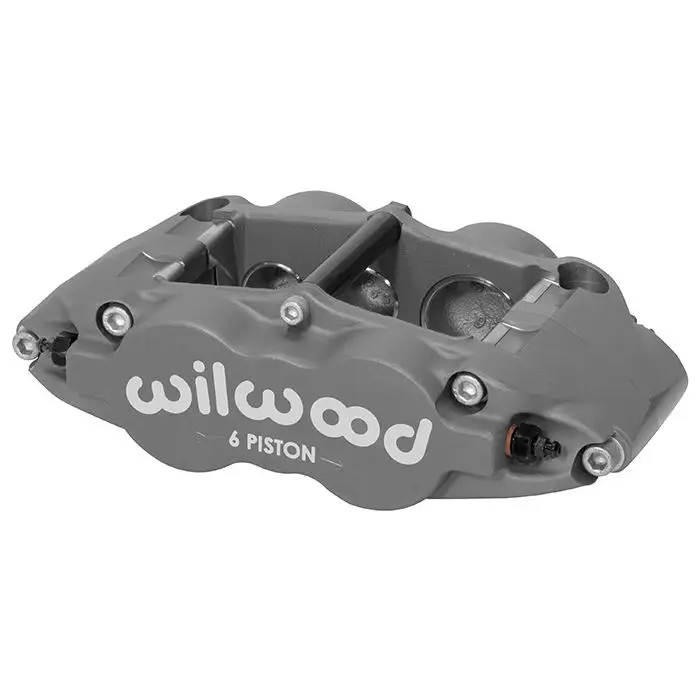

Brzdový třmen Wilwood 120-13237 Forged Superlite pravý 6 pístů
Forged Superlite 6 radiální uchycení
Brzdové třmeny řady Superlite 6R představují etalon v závodech na krátkých asfaltových tratích a v kategoriích late model, modified a open wheel. Uplatnění nacházejí také v silničních závodech, rally a sportovní jízdě. Nová modelová řada FSL6R je nejnovějším vývojem rodiny Superlite. Konstrukce byla přepracována s použitím vnitřních kanálů brzdové kapaliny, které eliminují vnější propojovací trubky. Přenosová trubka byla nahrazena dalšími odvzdušňovacími šrouby, což umožňuje u verzí s rozdílnými průměry pístků provedení pro levou i pravou stranu bez nutnosti rozlišovat vedoucí či následnou konfiguraci.
Nejvýraznější vlastností všech modelů FSL6R je mimořádná pevnost při nízké hmotnosti. Hmotnost kompletního třmenu činí pouhých 5,3 lb. Konstrukce těla vznikla pomocí počítačového objemového modelování a analýzy napětí. Každý třmen má uzavřené koncové mosty s plynulým radiálním přechodem do hlavního těla a pouzder pístků. Odstranění ostrých hran a obráběných schodů v kritických oblastech výrazně zvyšuje tuhost a odolnost proti deformaci při zatížení. Každé tělo FSL6R je kováno metodou stress-flow z vysoce kvalitní hliníkové slitiny.
Pístky
-
Počet pístků: 6
-
Celková plocha pístků (in²): 4,04
-
Typ pístků: nerezová ocel
-
Prachovka: ne
Rozměry brzdového kotouče
-
Šířka kotouče (in): 0,81
-
Průměr kotouče (in): 14,00
Rozměry destiček
-
Plocha destiček (in²): 8,2
-
Objem destiček (in³): 4,9
Zatížení a materiál
-
Materiál: kovaný hliník
-
Hmotnost (lbs): 5,3
Barvy a povrchová úprava
-
Barva: anodizovaná
-
Povrchová úprava: tvrdá anodizace typu III
Uchycení
-
Rozteč uchycení (in): 5,98
-
Montážní strana: pravá
-
Typ uchycení: radiální
Technická specifikace
Kompatibilita brzdového kotouče
-
Jmenovitá šířka kotouče (in): 0,81
-
Maximální šířka kotouče (in): 0,90
-
Minimální šířka kotouče (in): 0,75
-
Maximální průměr kotouče (in): 14,00
-
Minimální průměr kotouče (in): 11,75
Specifikace brzdových destiček
-
Typ destiček 1: 7420
-
Typ destiček 2: N/A
-
Typ destiček 3: N/A
-
Celková plocha destiček (in²): 8,2
-
Celkový objem destiček (in³): 4,9
Specifikace pístků
-
Průměr pístku 1 (in): 1,62
-
Průměr pístku 2 (in): 1,12
-
Průměr pístku 3 (in): 1,12
-
Celková plocha pístků (in²): 4,04
Montážní specifikace
-
Typ uchycení: radiální
-
Montážní strana: pravá
-
Rozteč uchycení (in): 5,98
-
Průměr montážního otvoru (in): 0,39
-
Výška uchycení (in): 1,63
-
Závit přívodu: 1/8-27 NPT
